Matrix Audio ND-1

CHF 2'799.00

Der Matrix Audio ND-1 ist ein hochwertiger D/A-Wandler für anspruchsvolle HiFi- und Desktop-Systeme. Er setzt auf eine Dual-DAC-Architektur mit dem AKM-Chipsatz AK4191EQ und zwei AK4499EX, kombiniert mit Femtosekunden-Clock und linearer Stromversorgung für besonders geringe Verzerrungen. Klanglich liefert er eine transparente und detailreiche Wiedergabe. Besonderheit ist die umschaltbare Ausgangsstufe mit Lundahl-Übertragern oder Op-Amps. Dank galvanisch getrennter Digitaleingänge (USB, AES/EBU, koaxial, optisch, IIS-LVDS), PCM bis 768 kHz und optionaler externer 10-MHz-Referenzclock richtet sich der ND-1 an Nutzer, die maximale Klangtreue und Flexibilität suchen.

Ab Lager! Lieferung innerhalb von 1 - 2 Tagen

Vorrätig (kann nachbestellt werden)

Matrix Audio ND-1 Digital-Analog-Wandler

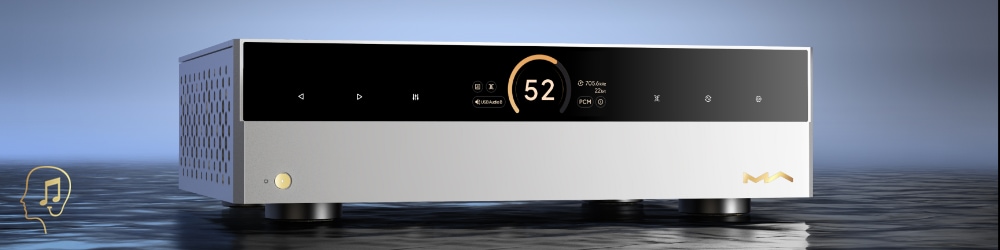

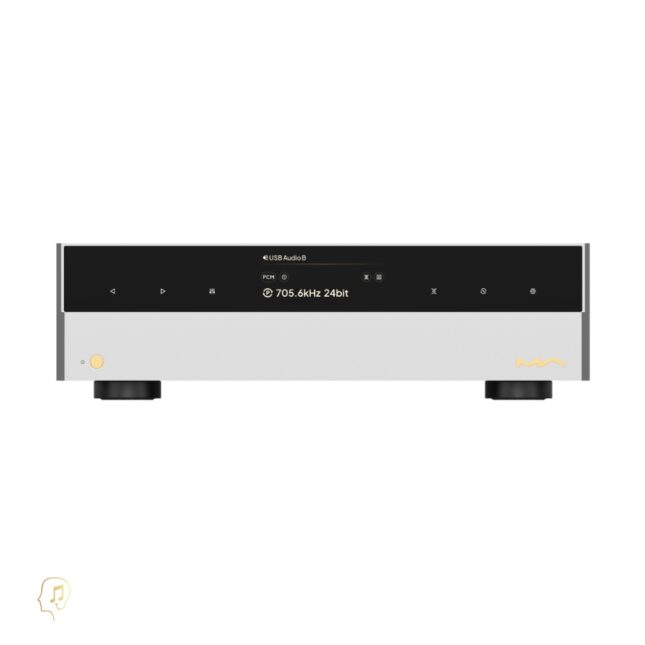

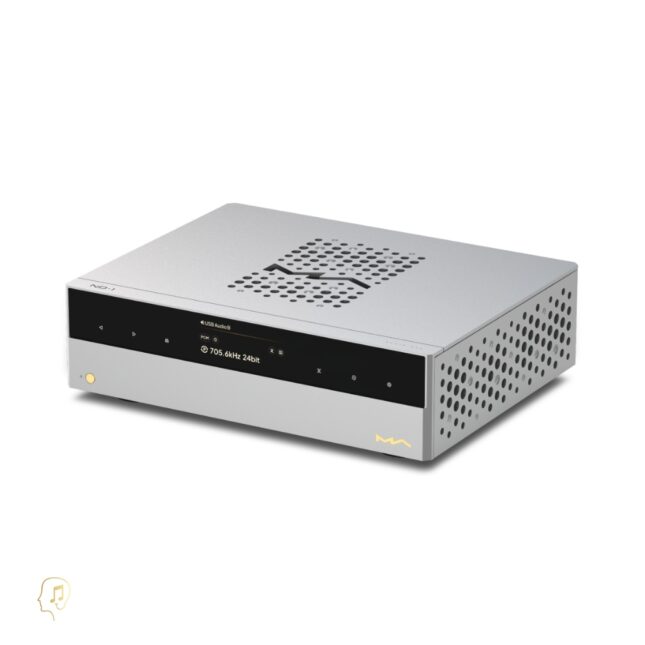

Matrix Audio ND-1 D/A-Wandler, Frontansicht

Der Matrix Audio ND-1 ist ein präzise entwickelter Digital-Analog-Wandler und ein zentraler Bestandteil der modularen N-Serie. Konzipiert für Desktop- und HiFi-Anwendungen, konzentriert sich das Gerät vollständig auf eine saubere, stabile und verzerrungsarme Signalwandlung. Durch die konsequente Trennung von digitaler und analoger Signalverarbeitung sowie eine hochwertige Schaltungsarchitektur wird eine kontrollierte und störungsarme Wiedergabe gewährleistet.
Im Inneren arbeitet eine Dual-DAC-Architektur mit AKM-Flaggschiff-Chipsatz AK4191EQ + 2× AK4499EX, die für präzise Signalverarbeitung, hohe Dynamik und geringe Jitteranfälligkeit sorgt. Umfangreiche digitale Eingänge – darunter USB, AES/EBU, S/PDIF und IIS-LVDS – sind galvanisch isoliert und ermöglichen den parallelen Anschluss verschiedener Quellen.
Eine präzise Femtosekunden-Clock mit optionaler externer Referenz, wählbare Ausgangsstufen (Übertrager oder Op-Amp), anpassbare Ausgangspegel sowie eine integrierte 100-stufige Lautstärkeregelung sorgen für flexible Integration in unterschiedliche Systeme – auch ohne zusätzlichen Vorverstärker.

Der Matrix Audio ND-1 ist die ideale Ergänzung zum Matrix Audio NT-1 und fungiert als perfekter Digital-Analog-Wandler für höchste Klangansprüche. In Kombination mit der Referenzclock Matrix Audio SC-1 entfalten beide Geräte ihr volles Potenzial und ermöglichen eine aussergewöhnlich präzise, detailreiche und musikalische Wiedergabe. Gemeinsam bilden sie eine harmonisch abgestimmte Einheit für ein System auf höchstem Niveau.

Die Matrix Audio N-Serie vereint mit dem NT-1, dem NA-1 und dem ND-1 drei perfekt aufeinander abgestimmte Komponenten zu einem aussergewöhnlichen Klangerlebnis. Der NT-1 liefert als präziser Digital-Zuspieler die Basis, während der ND-1 als hochauflösender D/A-Wandler jedes Detail hörbar macht. Der NA-1 übernimmt als Kopfhörerverstärker und Vorverstärker die kraftvolle und feinfühlige Signalverarbeitung. Zusammen entsteht ein harmonisches System, das Musik mit beeindruckender Klarheit, Tiefe und Emotion wiedergibt – für musikalische Momente auf höchstem Niveau.

Highlights

  • AKM-Flaggschiff-Chipsatz: AK4191EQ als Delta-Sigma-Modulator und zwei AK4499EX – ein Wandler pro Kanal
  • Umschaltbare Ausgangsstufe: Lundahl-Übertrager oder Op-Amp, jeweils symmetrisch (XLR) und unsymmetrisch (RCA)
  • Hochauflösend: PCM bis 768 kHz, DSD nativ bis 24,58 MHz via USB und bis 49,15 MHz via IIS-LVDS

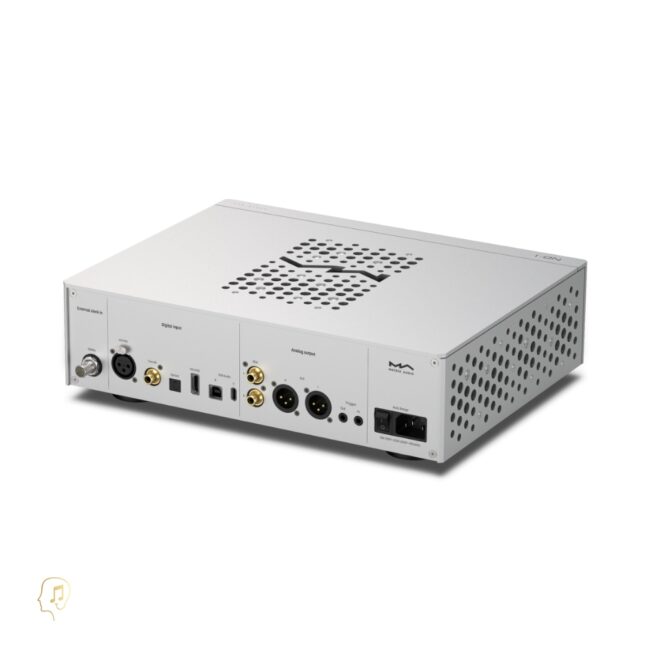

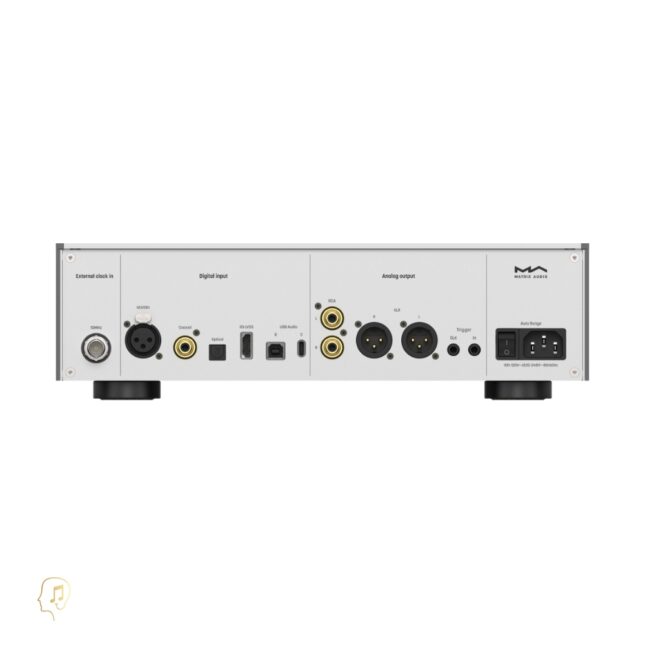

  • Galvanisch getrennte Eingänge: USB Typ B und Typ C, AES/EBU, koaxial, optisch und IIS-LVDS
  • Femtosekunden-Clock mit externem 10-MHz-Eingang, z. B. für die Referenzclock SC-1
  • 100-stufige Lautstärkeregelung für den direkten Betrieb an Endstufe oder Aktivlautsprechern
  • Vollständig lineares Netzteil mit Mehrwicklungs-Ringkerntransformator

Aufbau und Technik

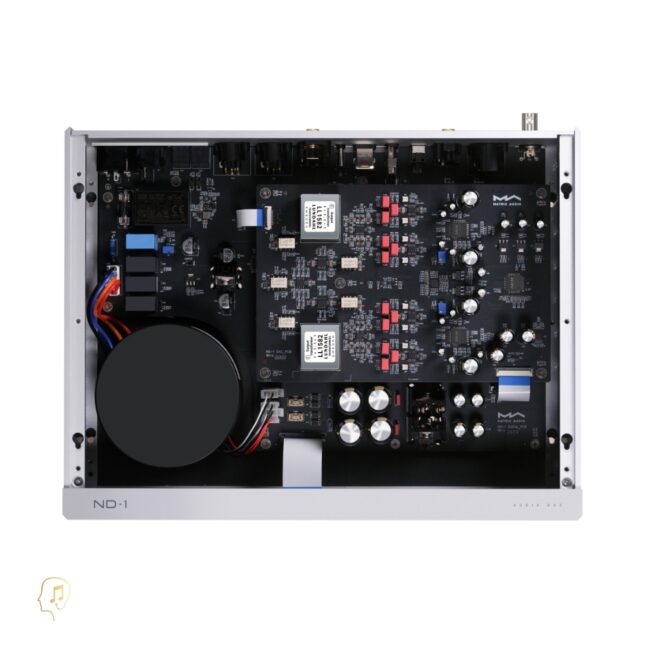

Herzstück des ND-1 ist der AKM-Chipsatz AK4191EQ als Delta-Sigma-Modulator, kombiniert mit zwei AK4499EX – je ein Wandler für den linken und den rechten Kanal. Digitale Verarbeitung und D/A-Wandlung sitzen auf zwei getrennten Platinen, damit sich die beiden Bereiche nicht gegenseitig stören.

Eine eigens entwickelte Femtosekunden-Clock mit sehr geringem Phasenrauschen und die vom MS-1 übernommene DPLL-Taktsynthese sorgen für präzises Timing. Über den externen 10-MHz-Clock-Eingang lässt sich der ND-1 zusätzlich mit der Referenzclock SC-1 synchronisieren.

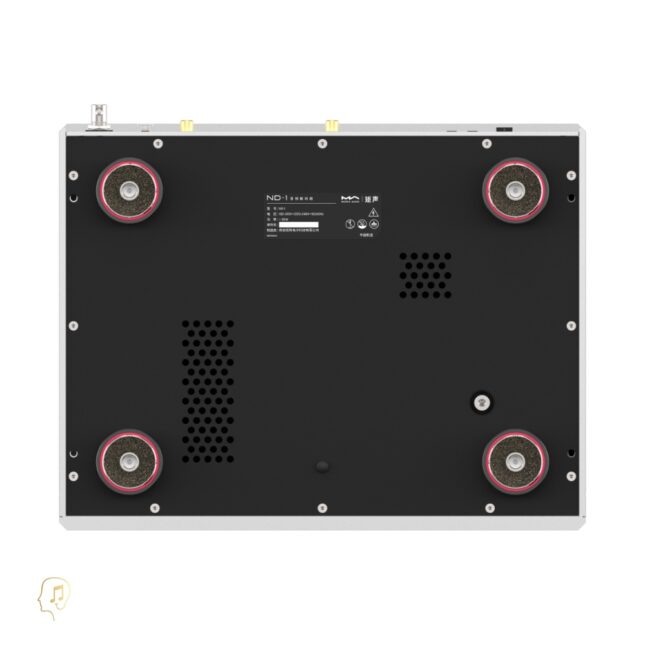

Am Ausgang stehen zwei Klangcharaktere zur Wahl: eine Op-Amp-Stufe mit extrem niedrigen Verzerrungen (THD+N < 0,0002 %) oder eine Übertragerkopplung mit Lundahl-Transformatoren für eine besonders natürliche, räumliche Wiedergabe. Ein vollständig lineares Netzteil mit Mehrwicklungs-Ringkerntransformator und mehreren LDO-Reglern, das CNC-gefräste Aluminiumgehäuse und die mehrlagigen MA-DAMPER-PRO-Dämpfer aus fünf Materialien runden den Aufbau ab.

Digitale Eingänge

  • Koaxial, optisch und AES/EBU: PCM 16–24 Bit, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz; DSD 2,82 MHz (DoP)
  • IIS-LVDS: PCM 16–32 Bit, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz; DSD nativ 2,82 / 3,07 / 5,64 / 6,14 / 11,29 / 12,29 / 22,58 / 24,58 / 45,16 / 49,15 MHz
  • USB Audio (USB Typ B und USB Typ C): PCM 16–24 Bit, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz; DSD 2,82 / 5,64 / 11,29 MHz (DoP); DSD nativ 2,82 / 3,07 / 5,64 / 6,14 / 11,29 / 12,29 / 22,58 / 24,58 MHz
  • Isolation: alle digitalen Eingänge galvanisch getrennt

Analoge Ausgänge

Op-Amp-Ausgang XLR (symmetrisch)

  • Ausgangsimpedanz: 20 Ω
  • Ausgangspegel: 4,5 Vrms, einstellbar 0–4,5 Vrms
  • Signal-Rauschabstand: > 127 dB (A-bewertet)
  • THD+N: < 0,0002 % bei 1 kHz
  • Frequenzgang: 20 Hz – 20 kHz (±0,3 dB), −3 dB bei 90 kHz
  • Kanaltrennung: > 145 dB

Op-Amp-Ausgang RCA (unsymmetrisch)

  • Ausgangsimpedanz: 10 Ω
  • Ausgangspegel: 2,25 Vrms, einstellbar 0–2,25 Vrms
  • Signal-Rauschabstand: > 121 dB (A-bewertet)
  • THD+N: < 0,0002 % bei 1 kHz
  • Frequenzgang: 20 Hz – 20 kHz (±0,3 dB), −3 dB bei 90 kHz
  • Kanaltrennung: > 125 dB

Übertrager-Ausgang XLR (symmetrisch)

  • Ausgangsimpedanz: 20 Ω
  • Ausgangspegel: 4,5 Vrms, einstellbar 0–4,5 Vrms
  • Signal-Rauschabstand: > 127 dB (A-bewertet)
  • THD+N: < 0,02 % bei 1 kHz
  • Frequenzgang: 20 Hz – 20 kHz (±0,3 dB), −3 dB bei 85 kHz
  • Kanaltrennung: > 140 dB

Übertrager-Ausgang RCA (unsymmetrisch)

  • Ausgangsimpedanz: 10 Ω
  • Ausgangspegel: 2,25 Vrms, einstellbar 0–2,25 Vrms
  • Signal-Rauschabstand: > 121 dB (A-bewertet)
  • THD+N: < 0,02 % bei 1 kHz
  • Frequenzgang: 20 Hz – 20 kHz (±0,3 dB), −3 dB bei 85 kHz
  • Kanaltrennung: > 125 dB

Clock und Trigger

  • Externer Clock-Eingang: 10 MHz, 50 Ω, Sinus- oder Rechtecksignal
  • Passende Referenzclock: Matrix Audio SC-1
  • Trigger-Eingang: DC 6–12 V, < 10 mA
  • Trigger-Ausgang: DC 12 V, max. 50 mA

Power Spezifikationen

  • Netzspannung: AC 100–120 V (50/60 Hz) oder AC 220–240 V (50/60 Hz)
  • Netzteil: linear, Mehrwicklungs-Ringkerntransformator mit mehreren LDO-Reglern
  • Standby-Leistungsaufnahme: < 3 W
  • Maximale Leistungsaufnahme: < 50 W

Grösse und Gewicht

  • Gewicht: 5,6 kg (12,35 lb)
  • Abmessungen (B × T × H): 330 × 267 × 97 mm (12,99 × 10,51 × 3,82”)

Lieferumfang

  • Netzkabel
  • IR-Fernbedienung
  • Gedruckte Unterlagen (Bedienungsanleitung)
Matrix Audio N-Serie: NT-1, ND-1 und NA-1

Gewicht 5.6 kg
Masse 33 × 28 × 9.6 cm
