Ob Dolby Atmos im Wohnraum oder im eigenen Kino später überzeugt, wird zu einem guten Teil entschieden, bevor das erste Gerät geliefert wird: wenn Decke, Wände und Kabelwege geplant werden. Danach lassen sich Lautsprecherpositionen nur noch mit Aufwand verschieben. Bei einem Umbau gehören die wichtigsten Atmos-Entscheidungen deshalb vor den Innenausbau.
Zuerst Nutzung und Sitzplätze
Atmos-Layouts werden mit drei Zahlen beschrieben, etwa 7.1.4: sieben Lautsprecher auf Ohrhöhe, ein Subwoofer-Kanal, vier Höhenlautsprecher. Welche Konfiguration sinnvoll ist, hängt von Raum, Sitzplätzen und Nutzung ab. Ein Wohnraum, in dem gelegentlich Film läuft, stellt andere Anforderungen als ein Kino mit mehreren Reihen. Ausgangspunkt ist deshalb die Hörzone: Wo wird gesessen, und wie viele Plätze sollen gut versorgt sein?
Was Dolby für Höhenlautsprecher vorsieht
Dolby beschreibt in seinen Installationsrichtlinien eine Referenz für typische Räume und hält ausdrücklich fest, dass einzelne Räume Abweichungen verlangen können. Für ein 7.1.4-Layout nennt Dolby für die vorderen und hinteren Deckenlautsprecher einen Höhenwinkel von 45 Grad vom Hörplatz aus, anpassbar zwischen 30 und 55 Grad. Die Deckenlautsprecher sollen etwa so weit auseinanderliegen wie Frontlautsprecher bei ±30 Grad und mittig über der Hörzone angeordnet sein. Mit Ausnahme des Centers werden Lautsprecher paarweise eingesetzt. Alle Lautsprecher in die Decke zu verlegen, empfiehlt Dolby nicht. Für nach oben abstrahlende Atmos-Enabled-Lautsprecher braucht es eine flache, schallreflektierende Decke.
Verkabelung: passiv und aktiv unterscheiden
Die Kabelplanung hängt vom Lautsprechertyp ab. Nicht jeder Lautsprecher braucht genau ein Kabelpaar.
- Passive Lautsprecher erhalten ihr Signal über Lautsprecherkabel von der Endstufe. Ein einfacher Passivlautsprecher braucht ein Paar. Integrierte Atmos-Enabled-Lautsprecher haben laut Dolby eigene Anschlüsse für den Höhenteil, der ein separates Kabelpaar braucht. Bi-Amping oder getrennt angesteuerte Wege benötigen entsprechend mehr Adern.
- Aktive Lautsprecher und Subwoofer brauchen ein Signalkabel, etwa XLR, und eine Stromversorgung am Montageort. Wird die Frequenzweiche im Prozessor gerechnet, braucht jeder Weg einen eigenen Ausgang und eine eigene Verstärkung.
- Leerrohre mit Reserve erlauben es, Kabel später zu ersetzen oder nachzuziehen, ohne Oberflächen zu öffnen.
Prozessor und Kanalzahl früh festlegen
Der Prozessor bestimmt, wie viele Kanäle decodiert und ausgegeben werden. Wie viele Ausgänge ein Layout belegt, ergibt sich aus Lautsprecherzahl, Subwoofern und gegebenenfalls aktiv angesteuerten Wegen. Ein Beispiel für diese Geräteklasse ist der StormAudio ISP Core 16: Er verarbeitet bis zu 16 Kanäle, decodiert neben Dolby Atmos auch DTS:X Pro, Auro-3D und IMAX Enhanced und bringt Dirac Live für die Raumkorrektur mit. Mehrwege-Aktivsysteme und mehrere Subwoofer benötigen entsprechend viele verfügbare Ausgänge; das konkrete Layout muss innerhalb der Kapazität des Geräts bleiben.
Planungsliste vor dem Umbau

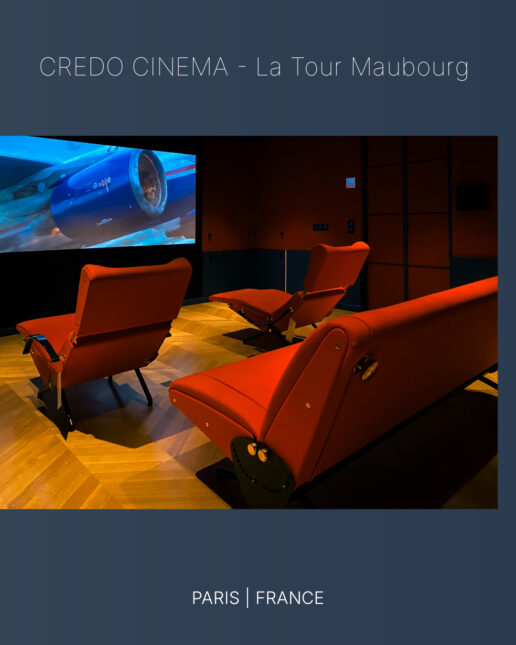

Wie viele Details ein Kino betreffen kann, zeigt das Projekt Credo Cinema in Paris (englisch), ausgeführt als Atmos 9.4.6: eigene Wand- und Deckenhalterungen, Stoffe, die auf ihre akustischen Eigenschaften getestet wurden, und HDMI über Glasfaser für die Bildübertragung.
- Sitzplätze und Hörzone festlegen.
- Layout wählen und Positionen in Grundriss und Deckenplan eintragen, abgestimmt auf Leuchten, Lüftungsauslässe und Balken.
- Lautsprechertyp festlegen: passiv oder aktiv, Einbau, Aufbau oder Atmos-Enabled.
- Kabel, Strom und Leerrohre zu jedem Montageort planen.
- Platz, Belüftung und Zugang für Prozessor und Endstufen vorsehen.
- Oberflächen klären: akustisch transparente Stoffe, Deckenmaterial, sichtbare Gitter.
Nächster Schritt
Je früher die Atmos-Planung mit Architektur, Elektro und Innenausbau abgestimmt ist, desto weniger Kompromisse bleiben am Ende sichtbar. Für die Abklärung eines Vorhabens gibt es die Beratung zu Audio und Heimkino; ein Termin lässt sich online vereinbaren.
